CD500 - Sistema de Medição CD e PMD (Dispersão Cromática e da Dispersão por Modo de Polarização)
O CD500 é um sistema de medição de dispersão cromática para uso na fabricação de fibras e cabos, projetado para produzir medições precisas com rapidez e confiança.
Ele usa um monocromador de estado sólido com temperatura estabilizada acionado por um sinal de frequência de RF derivado digitalmente que permite que o comprimento de onda seja definido e mantido com precisão e estabilidade de picômetro. Usando uma abordagem digital e empregando o que há de mais moderno em tecnologia DSP, o CD500 produz resultados rápidos, sem desvios e com baixo ruído.
Características:
Construção robusta – Estável, preciso e confiável, resultando em baixos custos de manutenção
Fontes de luz SLED de banda larga – Ampla cobertura espectral de 1250–1650 nm
Software de controle altamente funcional – Medições de alta velocidade automatizadas programáveis pelo usuário
Aplicável à maioria dos tipos de fibra – Fibras padrão, NDS, NZDS, DC, sensíveis à curvatura e variantes multimodo
Os sistemas CD500 podem ser configurados com várias opções de medição, permitindo o uso em aplicações alternativas.
Versão a laser sintonizável
Utiliza um laser ajustável de alta potência que oferece maior faixa dinâmica e resolução espectral mais estreita para medir componentes de banda estreita e fibras especializadas com características de dispersão acima do normal.
Versão PMD
Incorpora analisador fixo e/ou métodos de interferometria para permitir a medição da Dispersão Cromática e da Dispersão por Modo de Polarização na mesma unidade.
Hardware
Utiliza o hardware CD500 padrão para monitorar o comprimento e a mudança de potência na fibra durante o esforço mecânico do cabo
Software

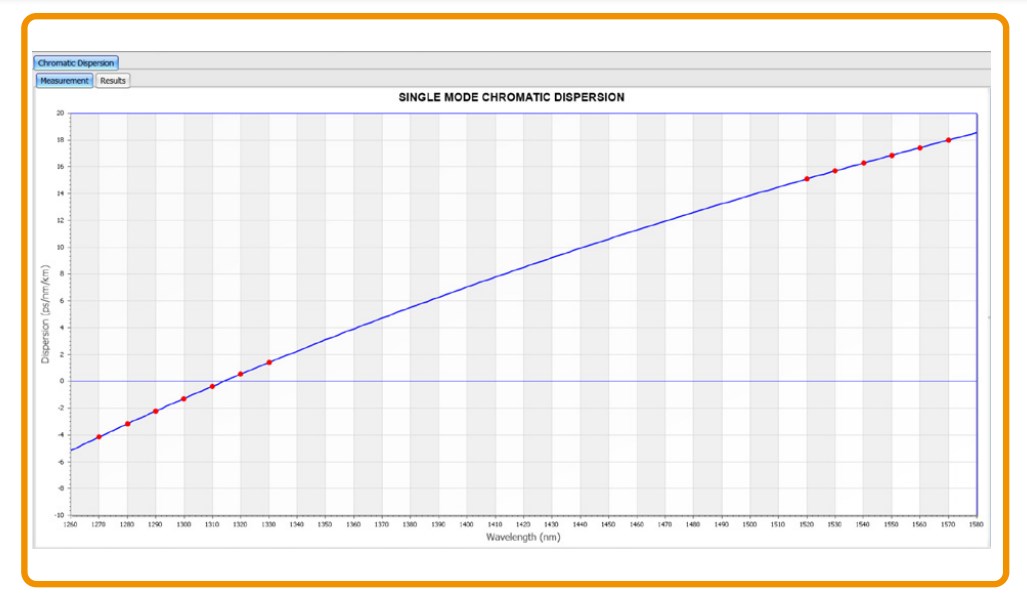

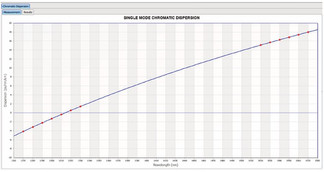

Nosso software de controle PECON Instrument é otimizado para aprimorar a experiência do usuário, permitindo medições confiáveis e reprodutíveis
Perda de Macroflexão
Adiciona detecção de energia de baixa frequência que permite a medição da perda de macrocurvatura em comprimentos de onda programáveis
Atenuação Espectral
Um módulo plug-in externo que permite a medição da atenuação espectral pelo método cut-back
PADRÕES
IEC-60793-1-22, IEC-60793-1-42, IEC-60793-1-47, IEC-60793-1-48, IEC-60793-2-50 (C5), IEC-60794-1-2 , ITU G650.1, ITU G650.2, EIA/TIA-455-FOTP-33
Baixe o datasheet e confira todas as especificações técnicas do CD500.
