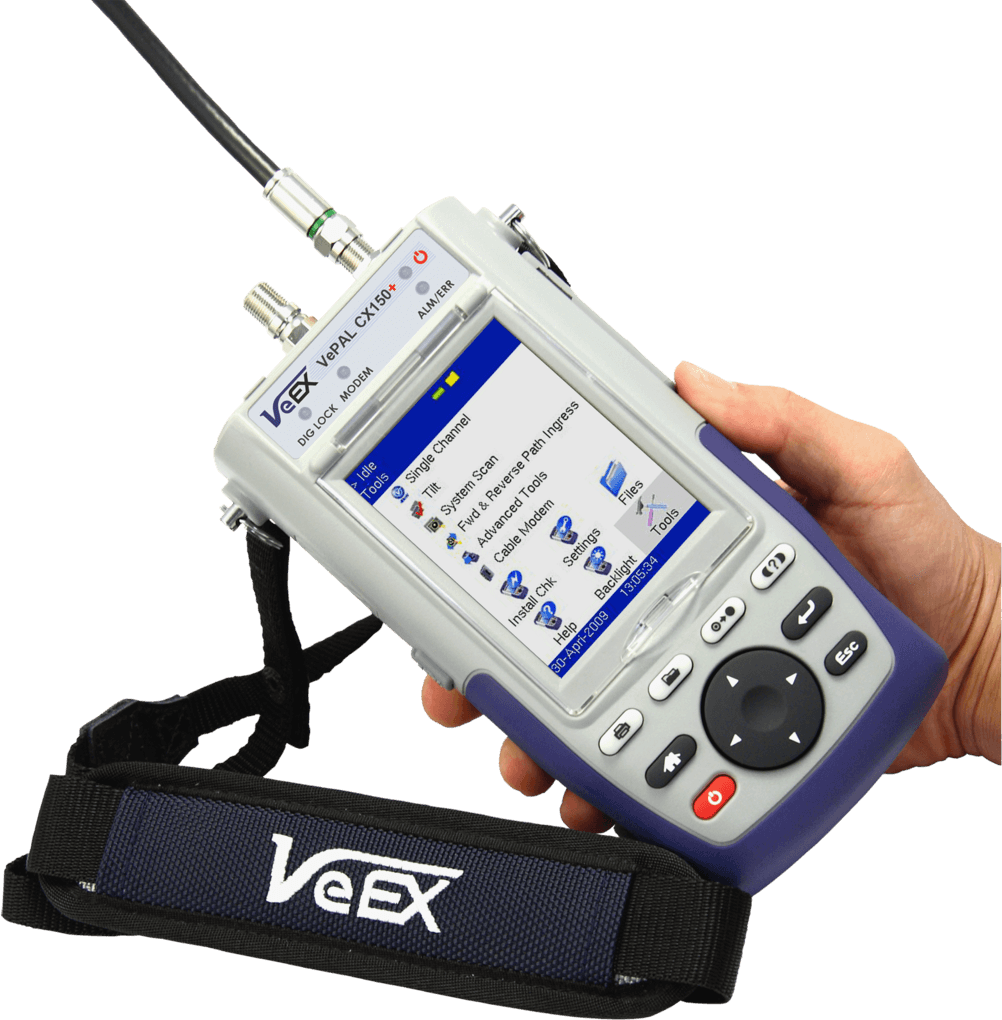

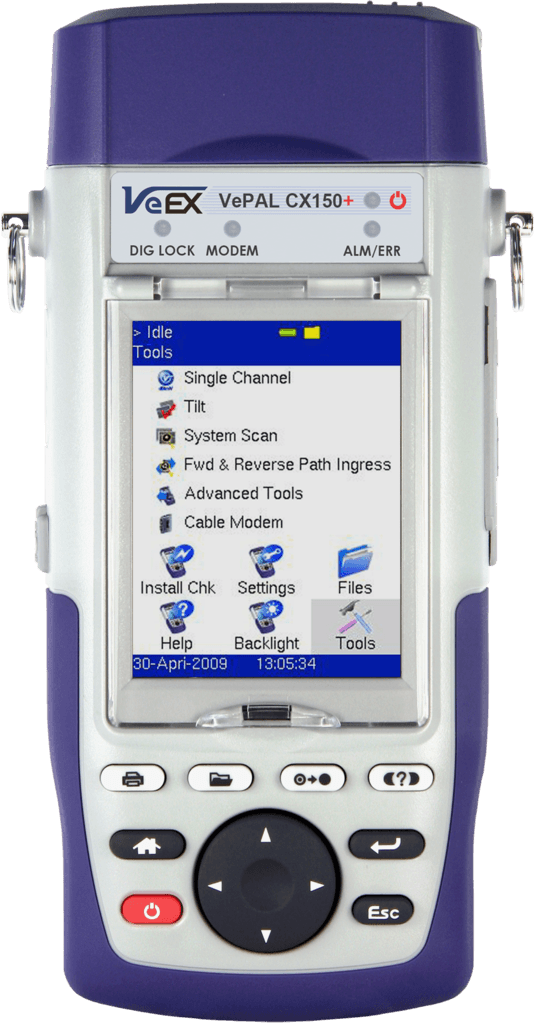

CX150-D3+ Analisador e Testador para CATV

Datasheet

Equipado com DOCSIS 3.0 cable modem, o novo CX150-D3+ suporta upstream e downstream 8x4 channel bonding, endereçamento IPv6 e Advanced Encryption Standard (AES) usado em redes DOCSIS 3.0 de próxima geração. Emulação de Cable modem oferecida pelo instrumento fornece estatísticas importantes relativas a upstream e downstream, para servidores e video, Internet e tráfego VoIP. Serviços Triple Play podem ser verificados tanto na interface RF quanto na LAN, por meio do modo pass-through. A opção de visualização remota permite o monitoramento de resultados do retorno, pelo Sistema de headend CX180R.

A conectividade Wireless foi melhorada – técnicos de campo podem agora ter a opção de upload dos resultados via Bluetooth, 802.11b/g/n WiFi ou 3G UMTS.

Características Gerais:

• Apresentação dos resultados em forma gráfica

• Display de alta resolução touch screen

• Robusto, projetado para uso em campo

• Otimizado para engenheiros e técnicos de campo

• Conexão Ethernet para aplicações de back office

• Memória USB, adaptador Bluetooth e FTP upload

• Software para geração de relatórios ReVeal™ PC

• Bateria intercambiável de LiIon

• Conectividade de gerenciamento via 10/100Base-T, WiFi, Bluetooth e Datacard

• Possibilidade de Controle remoto via software ReVeal PC

• Emulador de chamadas VoIP, com análise de MOS (opcional)

• WiFi Wiz site survey (opcional)

Destaques da plataforma:

• Análise de Frequência de 5 a 1000 MHz

• Suporte a Anexo A e B

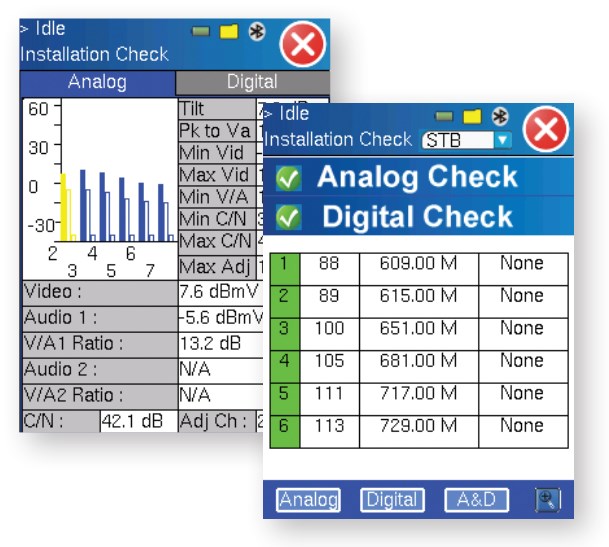

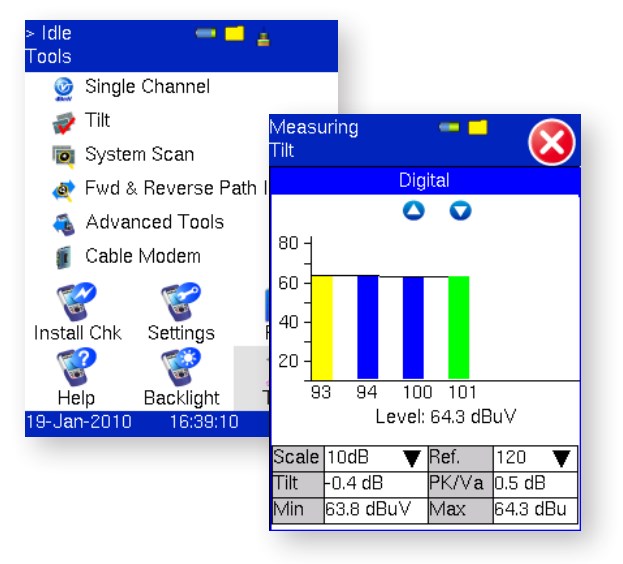

• SLM incluindo medidas de canal, scan, tilt e verificação de instalação

• Medida de Nível de Potência de sinais de vídeo NTSC, PAL e SECAM

• Carrier-to-Noise (C/N); medida de canal adjacente

• Medidas de MER e Pre/Post BER de portadoras QAM com diagrama e Histograma de Constelação

• Scan de ingresso no Direto e Retorno para detectar ruído e /ou interferência CSO/CTB

• Emulação de modem DOCSIS 3.0/EuroDOCSIS 3.0

• Upstream Signal Generator (USG)

Nota: algumas funcionalidades são opcionais.

Configuração básica:

• Analisador e Medidor para CATV com SLM e DOCSIS 3.0

• VePAL CX150-D3+ CATV Signal Analyzer, SLM Annex A or B

• NetWiz

Softwares opcionais que podem ser adquiridos futuramente:

• 499-05-039 Reverse Path QAM Signal Analysis

• 499-05-072 Advanced Management (Test Set option to interface with ReVeal CX Server, requires ReVeal CX Server Z88-00-007P)

• 499-05-073 Home Installation Process

• 499-05-126 RP Balancing (requires Cable Modem or USG+FEC hardware option)

• 499-05-268 CX150-D3+ TOA Browser

• Z33-00-009 Remote View, incl. Remote Control option

• S/W Options 2 Additional Options (via USB or 10/100 Base-T Management Ports)

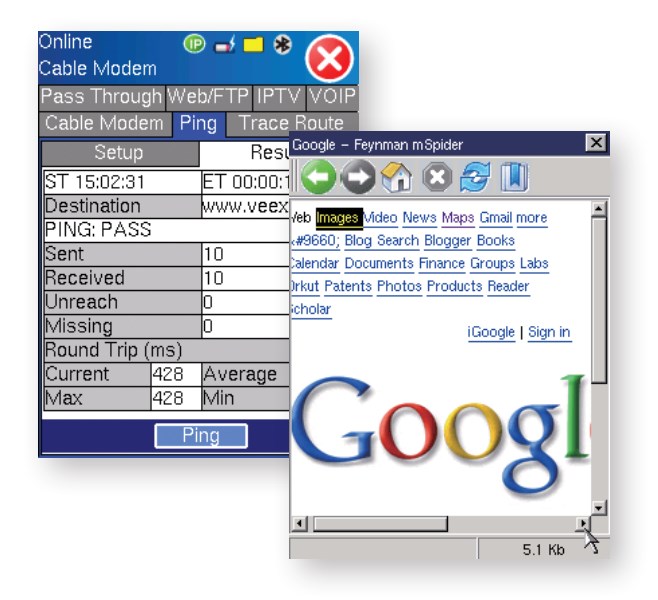

• 499-05-001 Web Browser (requires Advanced IP option)

• 499-05-003 Remote Control

• 499-05-095 VoIP G.723 Codec

• 499-05-096 VoIP G.729 Codec

• 499-05-102 VoIP Check

• 499-05-157 USB Data Card Support (for IP connection via Data Card modem and GPS - when supported by card. Data Card is not included.)

• 499-05-175 USB Bluetooth File Transfer Support (USB Bluetooth Transceiver not included)

• Z33-00-001 VoIP Expert, incl. VoIP Check option

• Z88-00-001P VoIP Call Expert, incl. USB VoIP Adaptor and Headset with 2.5mm Jack

• Z88-00-005G Advanced IP Features, incl. Ethernet Cable

• Z88-00-015G WiFi Wiz, incl. USB WiFi 802.11b/g/n 2.4G/5G Transceiver

Faça o download do datasheet e confira todo o potencial do CX150-D3+.

Garantia de 1 ano. Suporte, treinamento e assistência 100% Belver.
